Hola amig@s de Retrobros!!! hoy intentaré explicar, de la mejor manera que pueda (y sepa), como hemos convertido una máquina recreativa táctil Photoplay a un sistema completo para dos jugadores.
Lo primero fue comprobar en qué estado se encontraban sus componentes y después adaptar esa preciosidad a un sistema de juego completo, usando una raspberry pi 3 (con infinidad de sistemas y juegos), mandos de palanca para dos players y …. ya veríamos qué más.
1.- El Comienzo

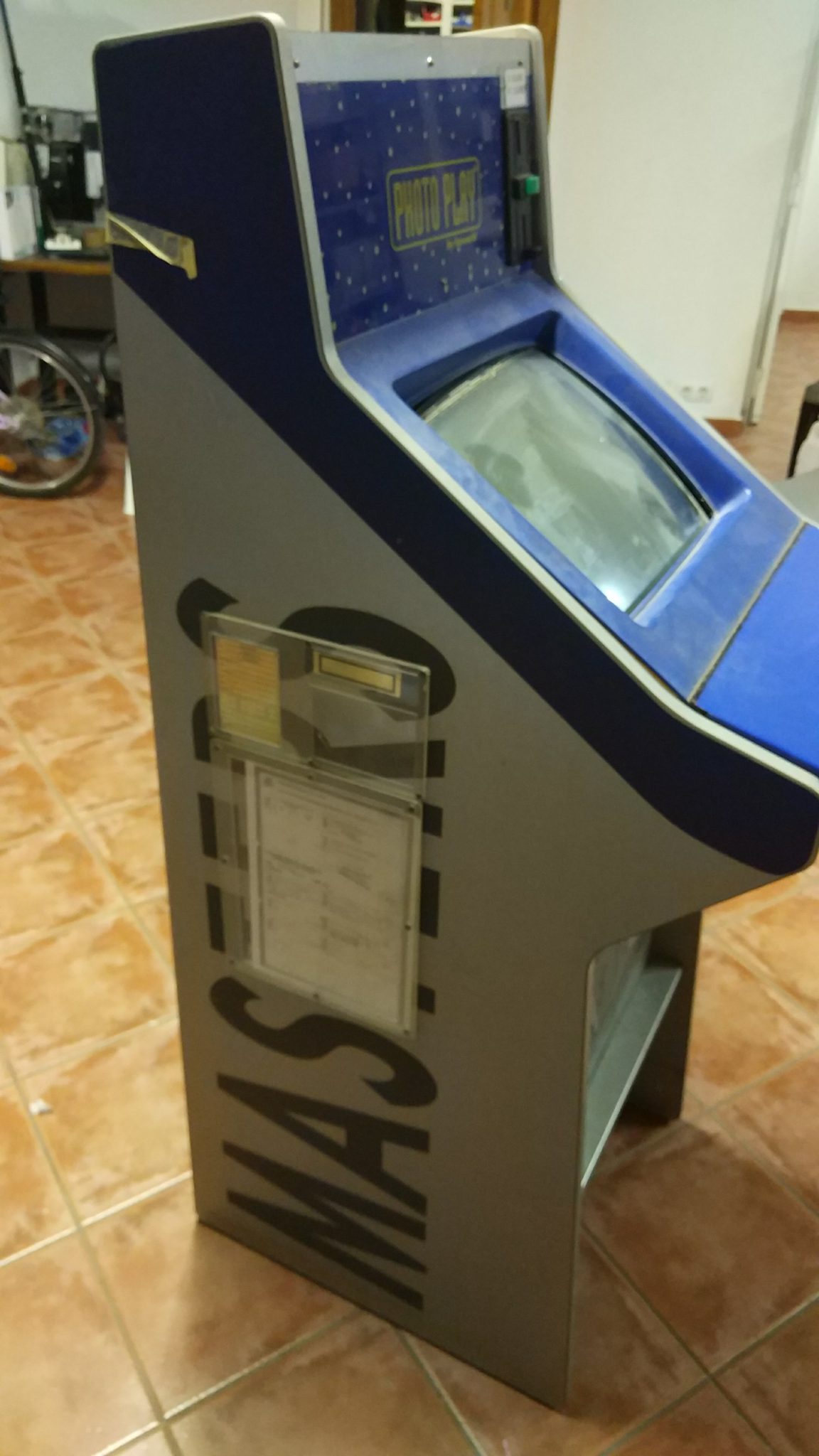

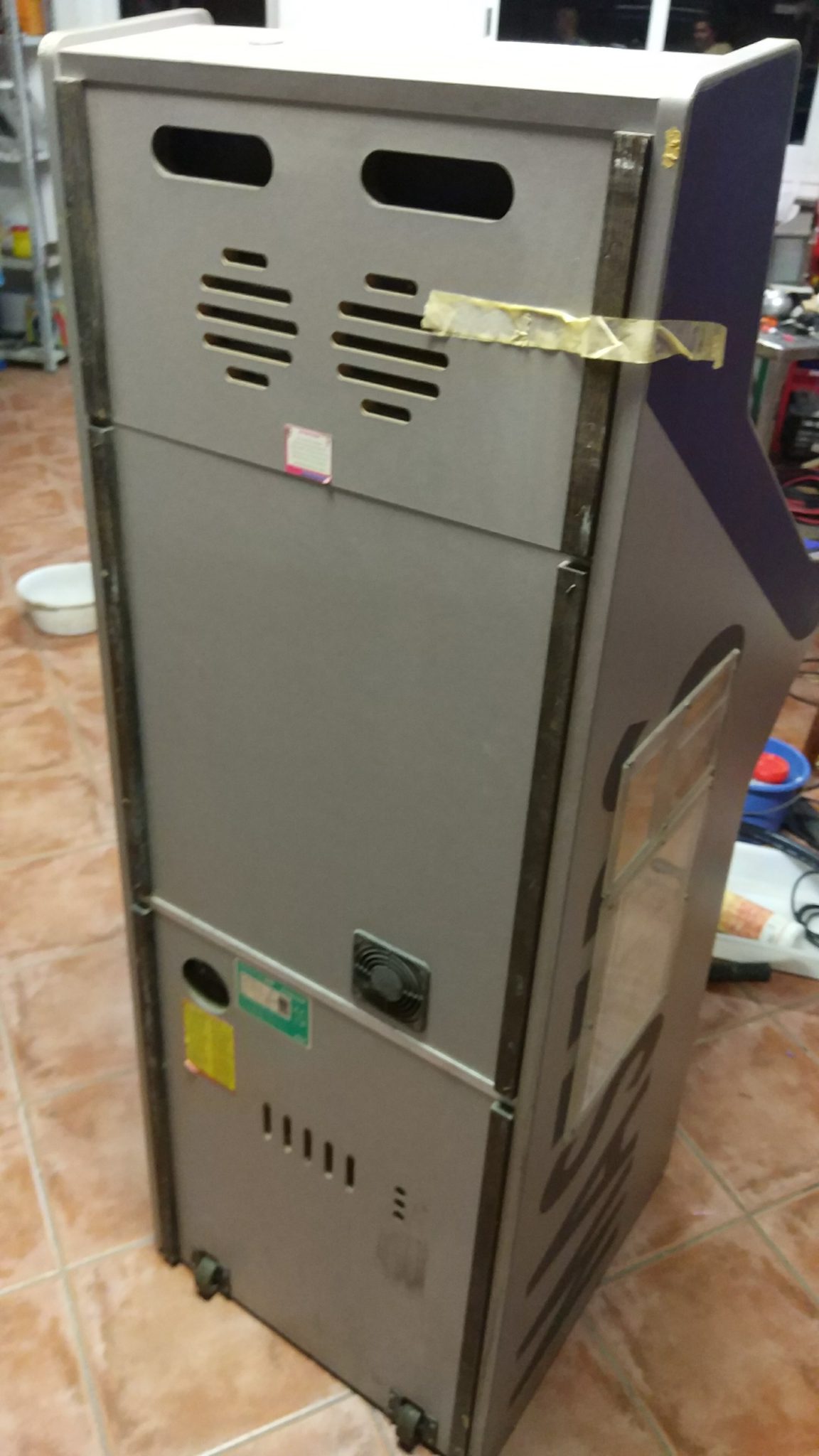

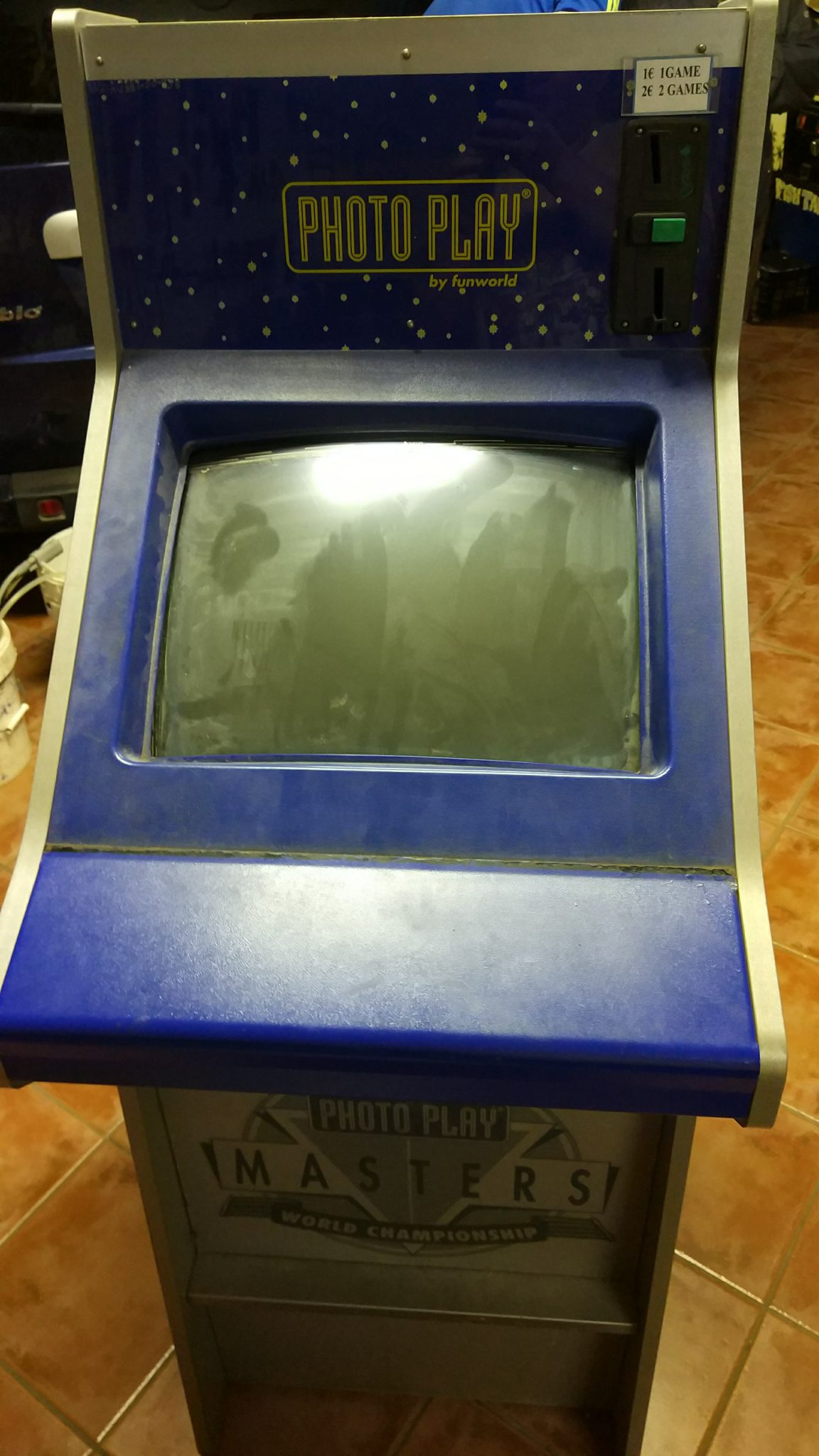

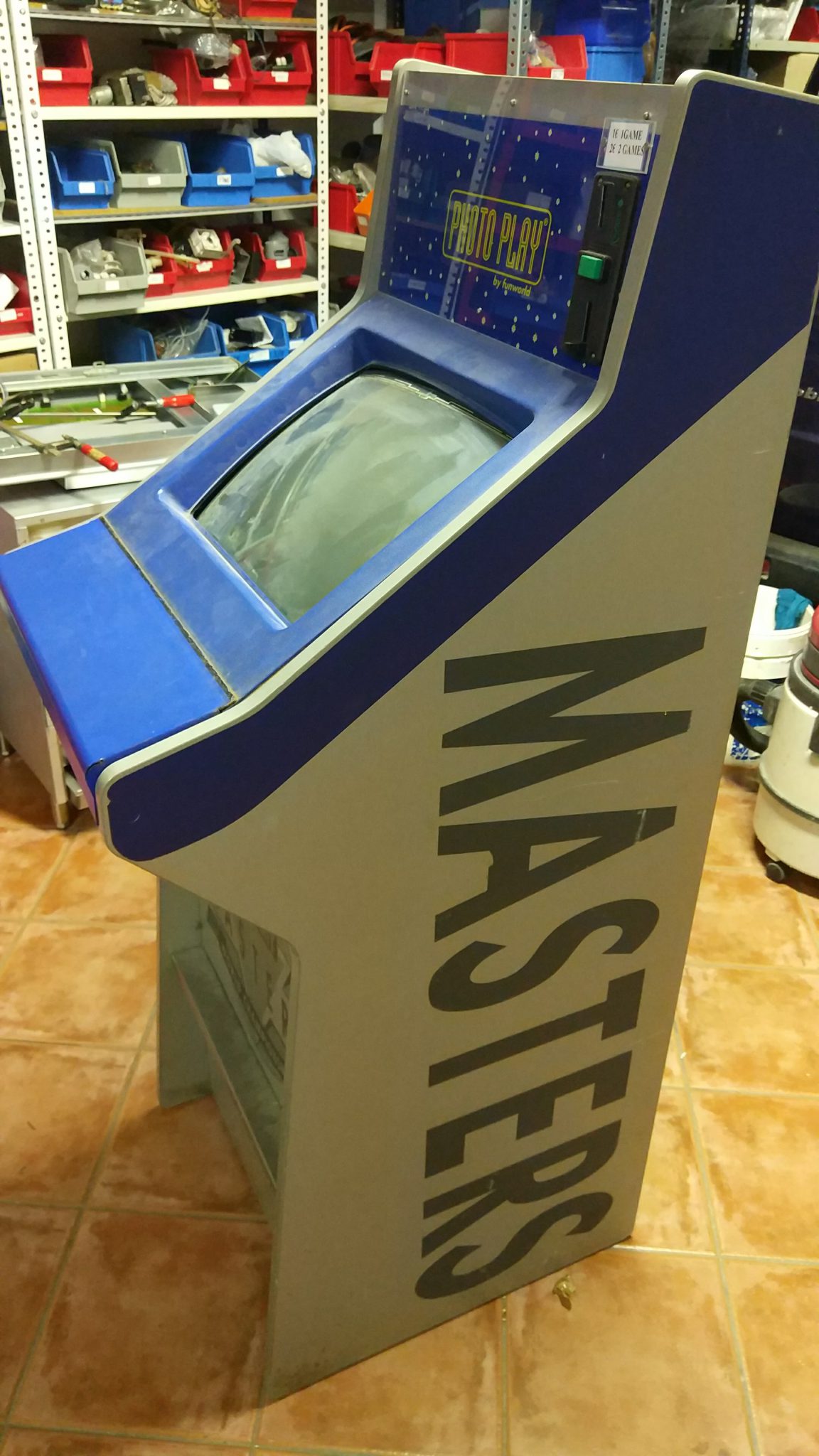

De la máquina no pudimos aprovechar nada ya que la fuente no estaba, el pc ni lo probamos y el monitor sufría fallos de sincronismo terribles; pero el estado general del mueble era buenísimo.
2.- Manos a la obra
En primer lugar, limpiamos la máquina, retiramos el monitor arcade, desmontamos el panel frontal (metálico) para hacer los agujeros de los mandos y botones. El problema era que hacer un agujero en el cpo metálico era una tortura, así que fuimos a ver a un herrero que nos lo hiciera para que quedaran perfectos y no tardáramos todo el día en hacerlo 😉
El siguiente paso fue cortar la madera que se alojaba debajo del panel metálico ya que si no se hacía no podíamos pasar la palanca y botones. Una vez hecho, pusimos la palanca y 6 botones para cada jugador, más dos botones en el marco de la pantalla para (1 y 2 players). Llegados a este punto, surgió nuestra primera duda: “Si en este modelo de recre se levanta todo el frontal (a modo de capó de coche), “¿cómo solucionamos el problema de los cables de los mandos?”. La solución fue poner 2 plaquitas USB ZERO DELAY lo más pegadas a los mandos y que de allí “bajaran” los dos cables usb (uno por jugador) y los cables de los botones laterales (por si en el futuro pongo algún pinball) y el botón de “moneda”. Estos tres cables los pusimos con un conector de desenganche rápido por si las moscas.
3.- Pantalla
A la hora de abordar el problema del monitor, tuvimos la inmensa suerte de tener un televisor de tubo LG, modelo NR CB-20F84SX. Os explico esto porque el monitor que lleva la Photoplay es de 20” y es una medida un tanto extraña por lo que con este modelo no tuvimos que adaptar el mueble y pudimos conservar el sistema que permite levantar el frontal. Desmontamos la carcasa de plástico del televisor, montamos el tubo en la recreativa (ojo con esto porque los televisores CRT llevan corriente letal y no deben ser manipulados por nadie que no sepa cómo funcionan); y pusimos la electrónica del televisor en la “bandeja” superior de la recreativa. Aquí pudimos ver que los cables que unen la electrónica con el tubo no alcanzaban y tuvimos que cortarlos y soldarlos con un cable más largo para que se pudieran conectar.
En este punto, nos faltaba salvar el problema de encender el televisor con el mando a distancia cuando el mueble estuviera cerrado. Para solucionarlo hicimos un agujero en el frontal a la altura de la placa electrónica del televisor y lo “camuflamos” con una plaquita de metacrilato transparente y pusimos el papel con “1€ 1 GAME, 2€ 2 GAME” que ya estaba en la original (pero al lado del monedero).
Para acabar con el tema del monitor le pegamos encima de la pantalla el cristal protector que traía la recreativa y conseguimos apagar un poco los colores para que no dañaran tanto a la vista y conseguir una calidad de imagen espectacular.
4.- Audio
Pusimos dos altavoces en la parte interior de la máquina para que el sonido saliera por la parte posterior de la photoplay. Soldamos los cables a los altavoces y los llevamos con un conector jack a la raspberry pero la calidad y potencia no nos convenció. Así pues, compramos un amplificador de audio y lo montamos en la parte inclinada de la madera que hay justo debajo de los mandos. Así, justo levantar los mandos podríamos pasar la mano y ajustar el volumen.
5.- Iluminación
Quitamos el portalámparas doble que llevaba para iluminar la marquesina e instalamos dos barras de luz led que compramos en una conocida tienda de componentes arcade. Vienen preparadas para conectarse con un conector molex de fuente de alimentación para Pc pero quería evitar poner una. Por este motivo, cogí un alimentador de 12V 1A que tenía por casa y le soldé un conector molex para poder alimentar las barras led de la marquesina y para alimentar el led del botón de créditos.
6.- Decoración
Limpiamos la máquina por fuera y quitamos los vinilos laterales dejando los colores originales (azul en la parte superior y gris en la inferior) ya que queríamos mantener su “encanto”. Quitamos la marquesina vieja y el monedero (que estaba en la marquesina) y diseñamos una nueva con las letras “ARCADE” en estilo Defenders y añadimos nuestro logo. Lo pegamos sobre un metacrilato transparente de 3mm y la pusimos en la máquina para que ocupara el lugar del monedero y marquesina antigua.
Decidimos usar una temática Tetris en los vinilos laterales, unas líneas casi completas en la parte inferior y unas piezas que van cayendo para aprovechar de disimular los pequeños fallos que se encontraron en el mueble.
7.- Sistema de juego
Teníamos claro que queríamos un sistema fácil de usar y con multitud de sistemas por lo que nos decidimos por una raspberry pi 3 (que consume muy poco) configurada con una modificación de Recalbox llamada RGBPI. Nombre del fantástico cable que podéis encontrar aquí y que sirve para adaptar el GPIO (pines de expansión) de la raspberry a Euroconector para poder enchufarlo en un televisor CRT. Además del cable, la magia del sistema operativo modificado por esta gente, radica en que en el momento de lanzar un rom la pantalla se ajusta a la resolución original del juego. Consiguiendo lo que todos deseamos, el ansiado PIXEL PERFECT.
8.- Últimos retoques
- Pusimos un ventilador nuevo en la puerta trasera para sacar el poco aire caliente que pueda generarse
- Añadimos dos botones de juego en la parte posterior. Uno para la función de reset de la raspberry y el otro de reserva en caso de instalar un Pc y poder usarlo a modo de botón de encendido.
- Cambiamos las cerraduras (porque no teníamos las llaves originales) y pusimos una base de enchufes en el interior de la máquina conectada a la toma principal de corriente. De esta forma al pulsar el interruptor general de la máquina se enciende todo a la vez.
9.- A jugarrrrr
Una vez terminada, nos queda la satisfacción de haber logrado un sueño: remodelar una recreativa original y adaptarla para poder disfrutar de los juegos (con la misma resolución de antaño) que nos marcaron durante la infancia/juventud ????
Me gustaría finalizar el artículo dando las gracias a Bernardon por su trabajo y sabiduría en estos temas y a todos los que colaboraron directa e indirectamente en este proyecto.
Un saludo,
Jawler
